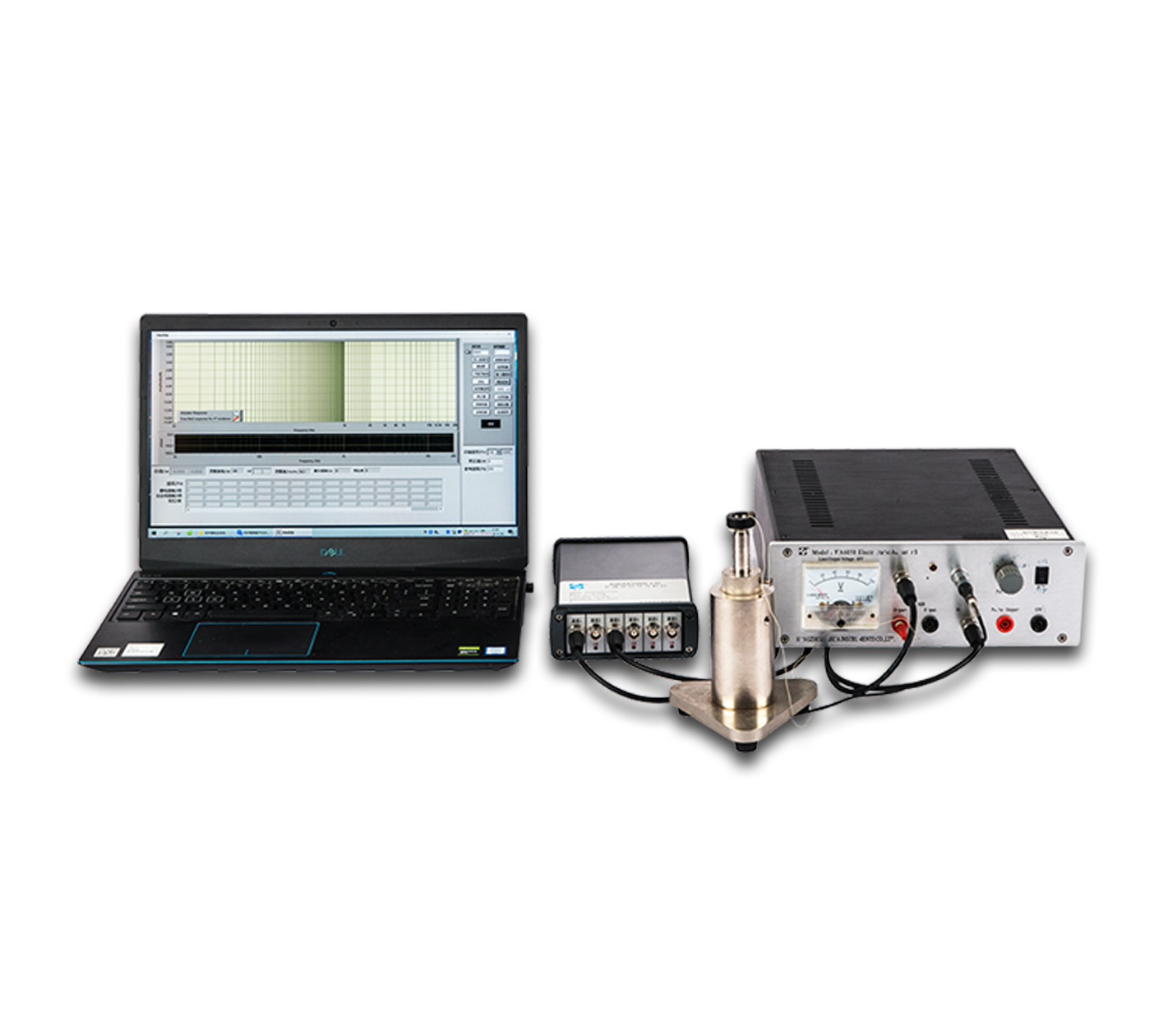

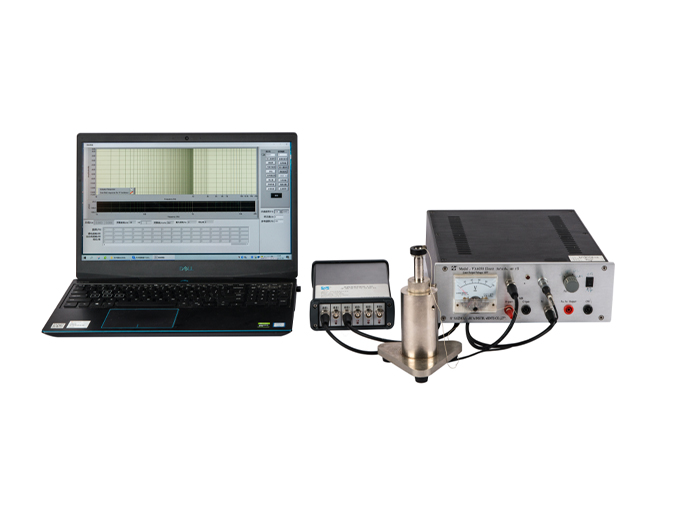

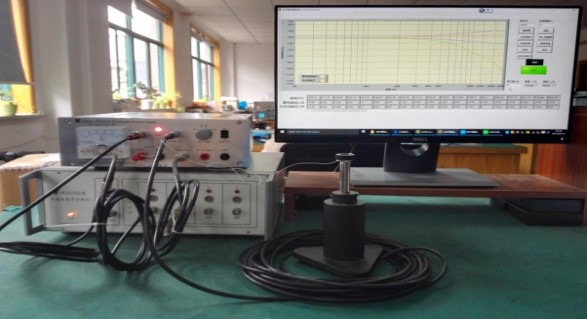

AWA6606型测量电容传声器校准系统可方便、准确地测量校准传声器性能，可应用在测量电容传声器的生产线测试、实验室检定等场合。系统主要由AWA6290L型多通道信号分析仪、AWA6051/6052型静电激励器、AWA6050型静电激励器电源、声校准器、AWA14600C型前置放大器、计算机等硬件和软件组成。可通过静电激励器法或耦合腔比较法测量传声器的频率响应曲线。
AWA6606型测量电容传声器校准系统产品特点
◆能自动修正系统误差；
◆ 快速精确扫频测量频响；
◆ 插入电压法测量传声器的开路灵敏度；
◆ 生产线自动合格判断；
◆ 自动报告生成并且可以数据库存储，查找、比对，配对方便；
AWA6606型测量电容传声器校准系统技术指标
适用传声器外径 | Φ23.77 mm（1″）、Φ12.7 mm（1/2″）、Φ6.35 mm（1/4″） |
适用传声器类型 | 声压型和自由场型，极化电压型和预极化电压型 |
测量项目 | 开路灵敏度、频率响应和自由场响应修正 |
频率范围 | 10 kHz ～ 70 kHz |
极化电压选择 | 200 V、60 V、28 V、0 V |
扫频分辨率 | 1/3 OCT～1/48 OCT多个频率分辨率可选 |
※具体指标以产品使用说明书为准！
AWA6606型测量电容传声器校准系统功能选配及应用
系统配置：
序号 | 名称 | 数量 |
1 | AWA6290L型多通道信号分析仪 | 1 |
2 | AWA6051型静电激励器/AWA6052型静电激励器 | 1 |
3 | AWA6050型静电激励器电源 | 1 |
4 | AWA6021A型声校准器 | 1 |
5 | AWA14600C型前置放大器 | 1 |
6 | 电脑 | 1 |
7 | 传声器测量软件 | 1 |
8 | 测试固定架 | 1 |
9 | BNC-BNC连接线 | 2 |
10 | Φ12.7 mm（1/2″）转Φ6.35 mm（1/4″）配合器 | 1 |
