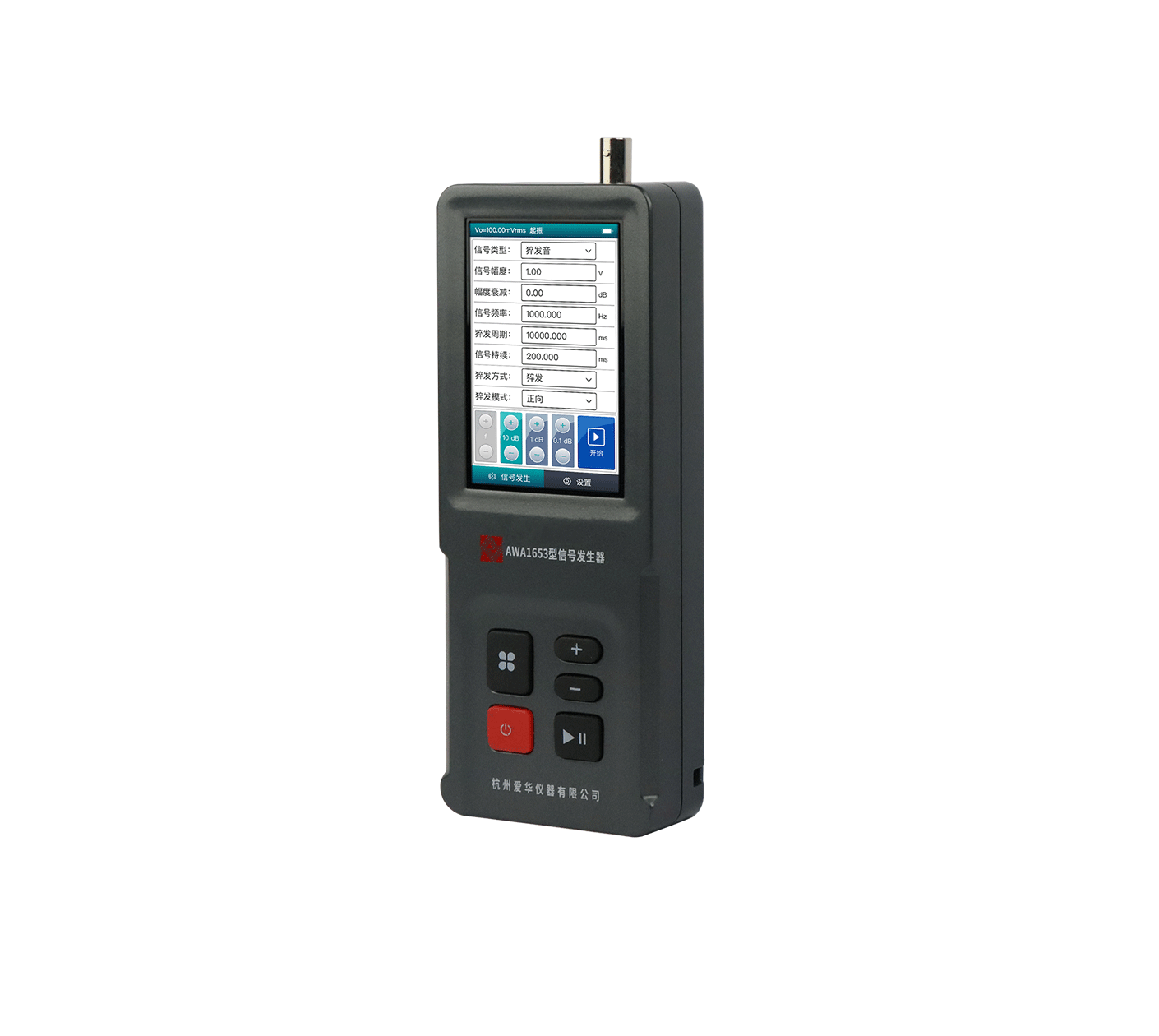

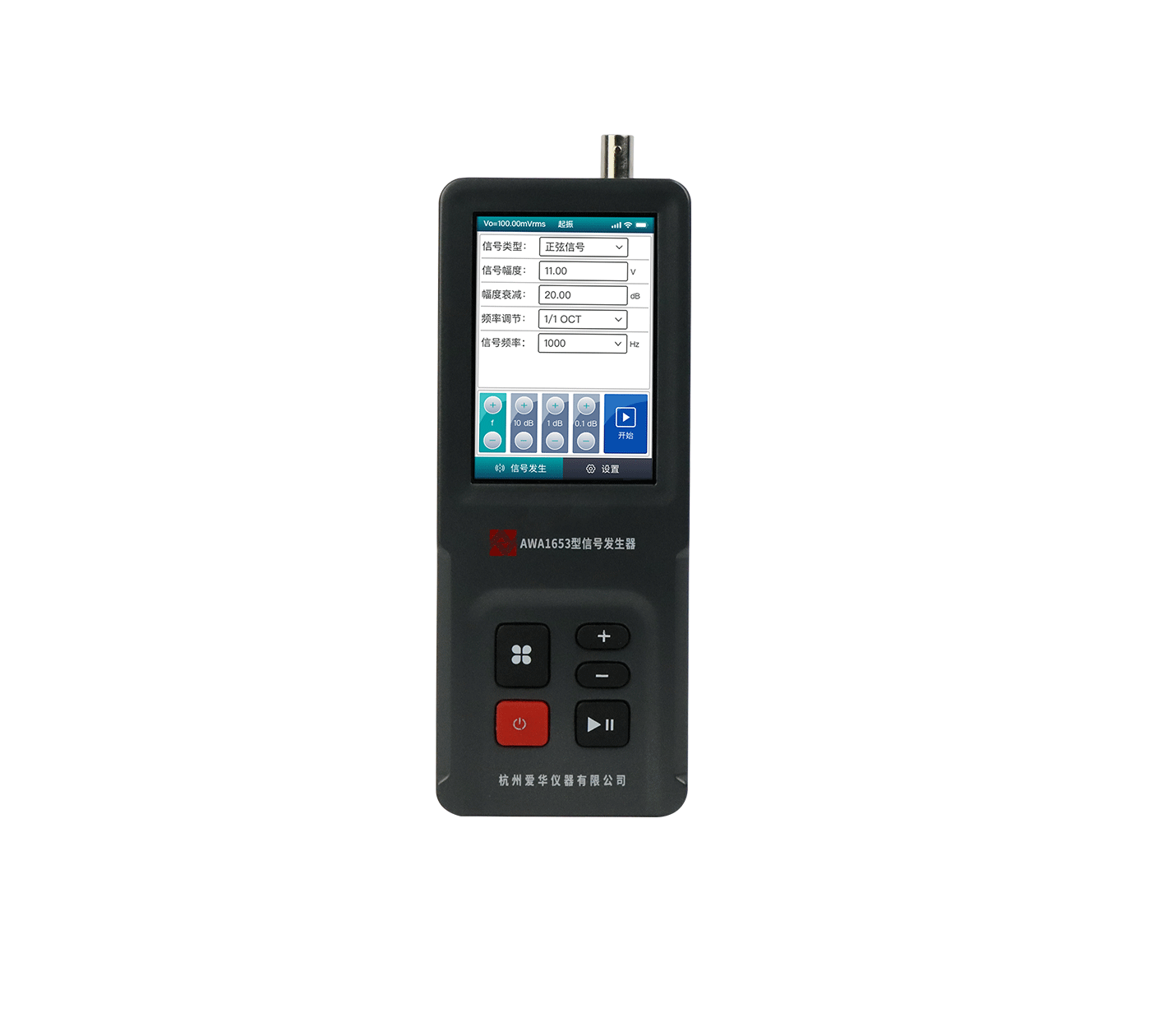

AWA1653型信号发生器是一款利用数字信号合成技术开发的一款便携式多功能信号发生器，可以产生正弦信号、白噪声、窄带白噪声、粉红噪声、窄带粉红噪声、猝发音、扫频正弦波、扫幅正弦波、STIPA信号等，具有宽频率范围、宽动态范围、高精度、低失真、高稳定性等特点。该仪器通常作为声频信号发生器使用，满足JJG 607—2003检定规程；还可广泛应用在声学设备检测、分数倍频程滤波器检测等领域，满足JJG 449—2014倍频程和分数倍频程滤波器、JJG 188—2017声级计、JJG 778—2019噪声统计分析仪等检定规程中对信号发生器的性能要求。仪器配备TFT电容触摸屏，内置电池，可以满足大部分户外测试需求。

AWA1653型信号发生器产品特点

带宽配置丰富：包含 120MHz、250MHz、350MHz、500MHz、1GHz 和 3.2GHz 6 种带宽机型，可满足不同输出信号频率的需求。

多通道输出：500MHz 带宽及以下型号支持 2 或 4 个输出通道，通道之间可复制输出，如 CH2=～CH1、CH2=CH1、CH2=CH1 + CH2 等，且 CH1、CH2 及 CH3、CH4 可作为差分信号输出。

函数波形丰富：支持正弦、方波、三角、上锯齿、下锯齿、脉冲、噪声、DC、PRBS 等函数波形生成。

调制功能多样：支持 AM、DSB、FM、PM、SUM、ASK、FSK、BPSK 调制以及 SWEEP、BURST 等功能，内置多种制式调制源以及外部调制源。

存储深度深：每通道内置不低于 512 样点存储深度的任意波形，其中 RF AWG 支持 2G 样点 IQ 基带数据，最多可划分为 1024 个波形序列。

输出幅度大：最大 24Vpp（@开路）输出幅度，内置宽带信号的幅频响应修正，可保证大瞬时带宽信号输出的平坦度。

直接射频信号生成：1653BA 支持 DAC 直接生成 200KHz～3.2GHz 的射频信号，加之内置的 20 余种调制方式及 240MHz 的调制带宽，可替代传统 “基带源 + 上变频器” 的宽带射频信号输出方案。

操作便捷：配备 5 英寸电容式触摸屏，分辨率 800×480，操作方便直观。

AWA1653型信号发生器应用领域

教育教学：可用于电子教学实验室中展示各种波形、演示信号调制、滤波、频谱分析等试验，帮助学生更好地理解相关知识。

通信领域：能模拟各种调制方式，生成复杂通信信号，用于通信设备的研发、测试和校准，如测试接收机的灵敏度、动态范围等指标。

科研领域：在科研过程中可模拟各种复杂波形信号，为物理、化学、生物等学科的实验提供激励信号，例如在光学实验中模拟光调制信号。

医疗电子：可为医疗电子设备的研发和测试提供信号激励，如模拟生物电信号来测试医疗器械的性能。

半导体测试：生成各种激励信号，用于测试半导体器件的性能、裕量等，如测试芯片的输入输出特性。

AWA1653型信号发生器技术指标

型号	AWA1653型信号发生器
信号输出类型	正弦波、猝发音、扫频正弦波、扫幅正弦波、白噪声、窄带白噪声、粉红噪声、窄带粉红噪声、STIPA信号
频率范围	1 Hz~80000 Hz（±0.1 dB）
频率准确度	优于±0.1 %
输出电压范围	0.1 Vrms~20 Vrms（未经衰减）
电压示值误差	优于±2.5 %（10 μV～20 V）
衰减器	程控，衰减幅度0 dB~100 dB，最小分档0.01 dB， 衰减 1 dB误差优于±0.05 dB， 衰减60 dB 误差优于±0.10 dB， 全量程衰减误差优于±0.20 dB
总失真	小于0.03%（10 Hz～40000 Hz）

※具体指标以产品使用说明书为准！
