手持式红外热像仪工作原理及核心技术参数

一、红外热像仪

手持式红外热像仪是工业巡检、电力检修、地暖测漏、设备故障排查常用非接触式测温成像仪器。依靠红外感应成像技术，无需接触被测物体，即可直观呈现设备、线路、墙体的温度分布，快速定位发热隐患、漏水点位及设备异常温升，操作便捷、成像直观、安全高效，现已广泛应用工业、电力、建筑、暖通等多个行业。

二、手持式红外热像仪工作原理

1. 基础红外辐射原理

自然界中高于 零度的物体都会向外辐射红外线，肉眼无法识别红外光波，但红外热像仪的探测器可以精准捕捉物体发出的红外辐射能量。

物体温度越高，红外辐射能量越强；温度越低，辐射能量越弱，这是红外热成像测温的核心基础。

2. 完整成像工作流程

红外光学镜头：收集被测物体散发的红外辐射光波，过滤杂光，聚焦到红外探测器上；

红外焦平面探测器：将不可见的红外辐射信号，转化为可识别的电信号；

信号处理电路：对电信号进行放大、降噪、运算校正；

图像处理芯片：把电信号转化为对应的温度数值，匹配不同颜色色标；

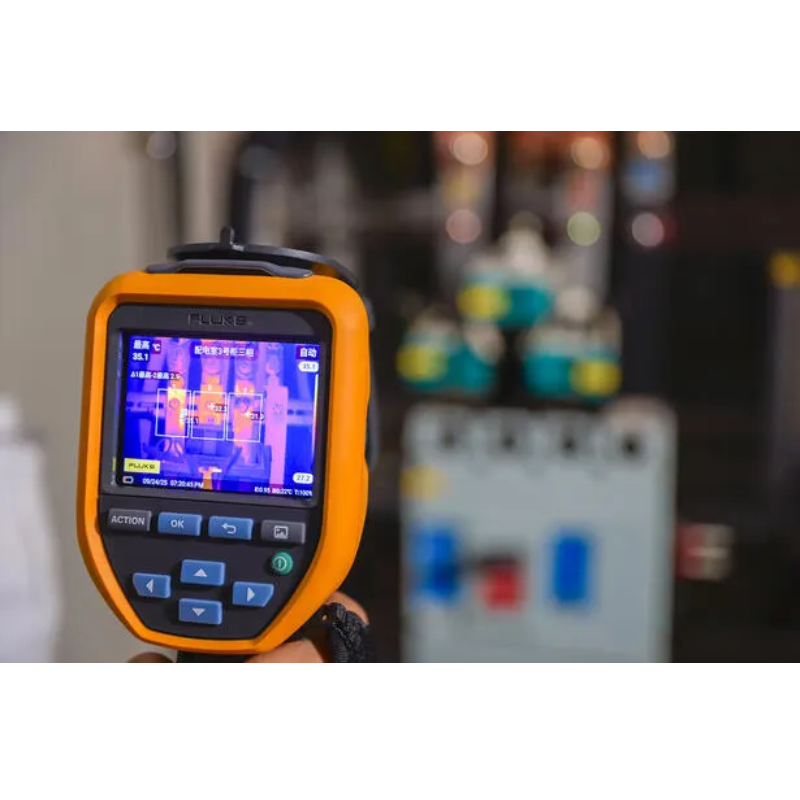

显示屏成像：将温度分布以彩色热成像画面展示，高温区域、低温区域、常温区域用不同颜色区分，直观看到温度差异与故障点位。

3. 非接触测温优势原理

手持式红外热像仪全程不接触被测物体，依靠被动接收红外辐射完成测温成像，适合高压带电设备、高温设备、危险密闭空间、墙体内部隐蔽点位检测，安全无损耗、不影响设备正常运行。

三、手持式红外热像仪核心技术参数详解

1. 红外分辨率

指热成像探测器像素规格，常见：160×120、256×192、384×288、640×480。

分辨率越高，热成像画面越清晰，细小发热点、细微温差更容易识别；

低分辨率适合粗略巡检、民用家装检测；

高分辨率适合工业精密检测、电力精细巡检、微小故障定位。

2. 测温范围

常规机型标准区间：-20℃～550℃，工业高级别款可拓展至 -20℃～1000℃。

家用、地暖、普通电气检测：-20℃～550℃ 够用；

冶金、热处理、高温窑炉、工业锻造需选择宽温域机型。

3. 测温精度

行业常规精度：±2℃ 或 ±2% 读数（取最大值）。

精度数值越小，测温数据越精准，对故障温度判断、温升监测越可靠，工业场景优先选高精度机型。

4. 热灵敏度（NETD）

单位 mk，代表仪器分辨微小温差的能力。

数值越低，捕捉微小温度变化能力越强，适合检测微弱发热隐患、隐蔽漏水、轻微线路过载。

5. 视场角 FOV

决定仪器单次可拍摄的范围，广角适合大范围整片区域巡检，窄角适合远距离、小目标精准测温。

6. 像素间距、空间分辨率

影响远距离成像清晰度和小目标测温准确性，电力高塔、远距离设备巡检需重点关注此项参数。

7. 调色板模式

内置铁红、彩虹、冷色、高温高亮等多种色标模式，可根据场景切换，快速区分常温、高温、低温区域，适配电气巡检、地暖测漏、机械测温不同使用习惯。

8. 附加功能参数

WiFi 无线传输：热图、测温数据实时传到手机 / 电脑，便于存档报表；

温度点 / 线 / 区域测温：可定点、画线、框选区域测温，数据分析更全面；

可见光融合成像：红外热图 + 可见光实景叠加，精准对应故障位置；

续航与机身防护：IP54 及以上防尘防水、长续航电池，适合户外工地、现场巡检长期使用。

四、核心参数选型实用要点

家装地暖、水电检测：选 160×120 基础分辨率、-20℃～550℃常规温域即可；

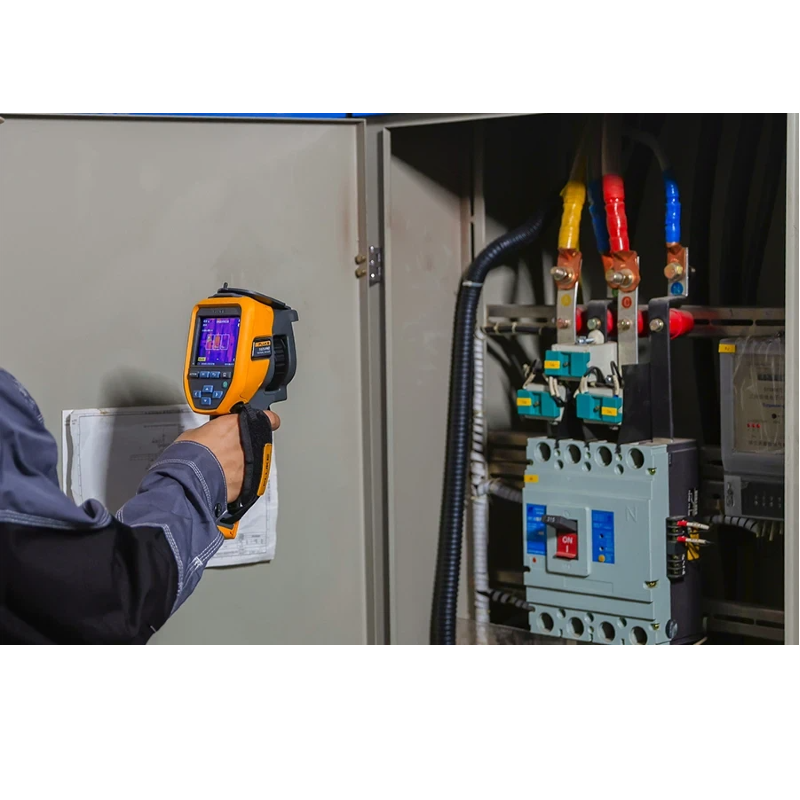

电力电工、配电巡检：优先 256×192 及以上分辨率，高测温精度、带可见光融合；

工业设备、机械轴承、电机检测：高分辨率 + 高热灵敏度，精准捕捉轻微温升；

户外工地、现场作业：看重机身防护等级、续航时长、便携手持机身设计。

手持式红外热像仪依托成熟的红外辐射成像原理，凭借非接触、快速成像、直观测温、安全高效的特点，广泛应用：电力电气巡检、地暖漏水检测、暖通空调调试、工业机械故障诊断、建筑墙体保温检测、新能源设备测温、实验室温度分析等领域。

看懂工作原理与核心技术参数，才能避免盲目采购，匹配自身行业使用需求，发挥热像仪最大检测价值。
