高精度数显转速检测仪在工业自动化中的应用

在现代化的工业生产中，实时监控设备的运行状态是确保生产效率与安全的关键。面板式转速表（又称数显转速检测仪）作为核心的二次仪表，能够接收来自传感器的脉冲信号，直观、精准地显示设备的每分钟转速（RPM）。

一、 产品概述与技术原理

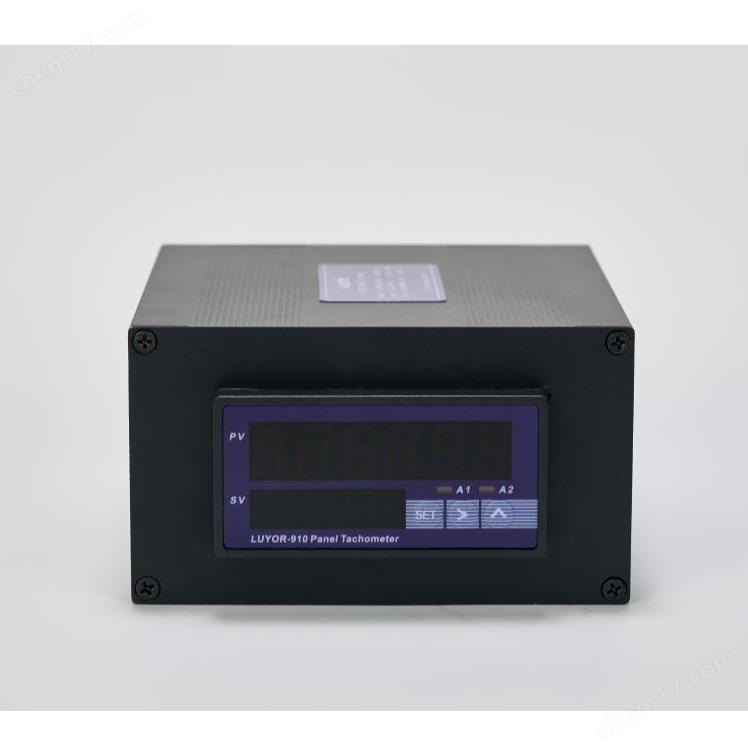

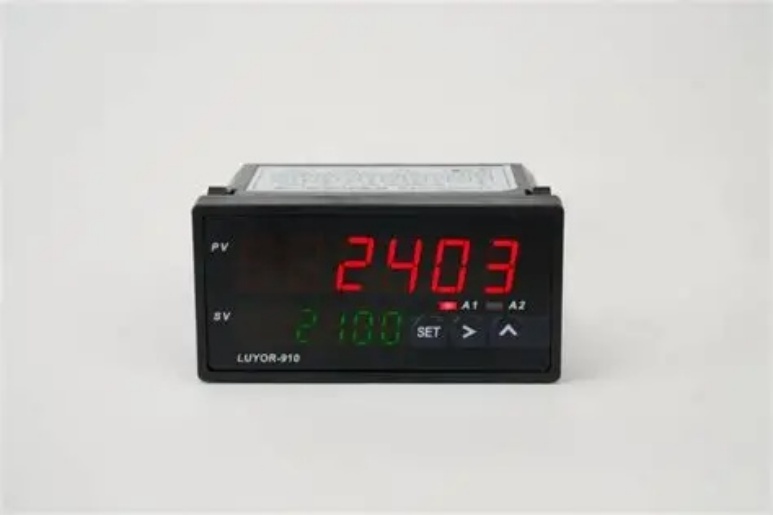

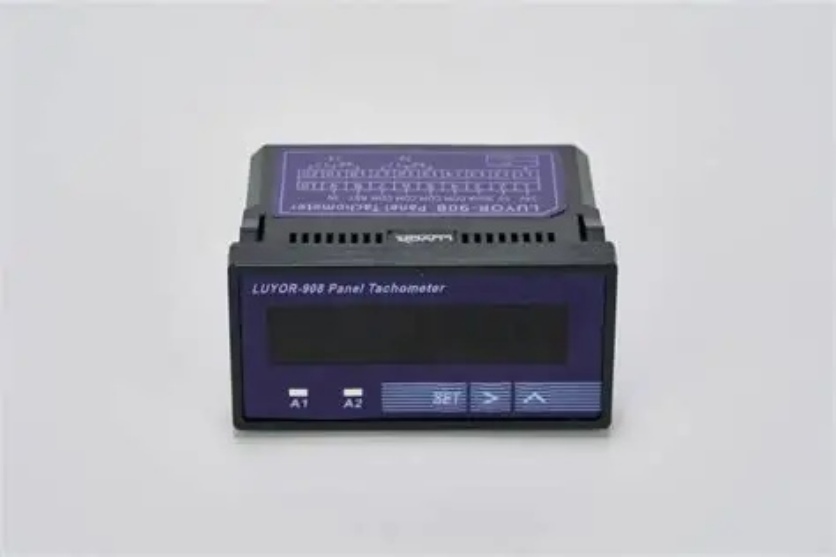

面板式转速表通常采用嵌入式面板安装设计，便于集成于控制柜或操作台上。其核心工作原理是：通过外接光电传感器、霍尔开关、接近开关或编码器等一次元件，采集旋转机械产生的脉冲信号。仪表内部由单片微处理器（如89C51单片机）进行高速运算，通过测量频率或周期，配合设定的倍率系数，最终在LED或LCD显示屏上显示出稳定的转速数值。

相比传统的机械式转速表，数显转速检测仪具有精度高（通常可达±0.05%）、响应快、抗干扰能力强等显著优势。

二、 核心功能与特点

1. 高精度与宽量程

现代数显转速表具备很高的测量精度。例如，部分高配型号精度可达读数的±0.001%，分辨率可根据转速范围自动调整（0.001 RPM 至 10 RPM），无论是低速电机还是高速离心机都能精确捕捉。

2. 强大的信号适配能力

为了兼容各种工业现场，优质的面板式转速表支持多种输入信号：

传感器类型：可接入NPN/PNP开路集电极、TTL电平、接近开关、霍尔传感器乃至交流正弦波信号。

供电功能：仪表通常向传感器提供5V或12V直流电源，简化了接线成本。

3. 智能控制与通讯（智能型）

除了基础显示，部分 检测仪还具备控制功能：

报警输出：内置1-2组继电器触点，用户可通过面板按键任意设定上下限报警值，实现超速保护或低速预警。

变送输出：支持4-20mA或0-10V模拟量输出，便于接入PLC/DCS系统进行闭环控制。

数字通讯：配备RS485通讯接口，支持MODBUS协议，实现数据远程采集与监控。

4. 灵活的设定与显示

用户可根据机械转盘齿数或齿轮模数，现场任意设定倍率（比例因子）。这使仪表不仅能显示转速，还能显示线速度等其他物理量。

三、 选型关键参数

外形尺寸与开孔尺寸：常见规格有48mm×96mm、96mm×96mm等。需要确认控制柜面板的开孔尺寸是否符合。

测量范围：确认仪表的最高测量频率（如10kHz）及对应量程（如0-99999 RPM）是否满足被测设备的最大转速。

供电电源：常规为AC 220V 50Hz，部分出口或特殊场合需DC 24V供电。

工作环境：工业现场往往存在震动、粉尘和电磁干扰，建议选择抗干扰能力强、工作温度范围宽（如-10℃~55℃）的产品。

四、 安装与接线指南

开孔与安装：根据仪表说明书在屏柜上开矩形孔，将仪表推入并用两侧的安装支架固定即可。

传感器匹配：

以常用的光电传感器为例：棕色线接仪表提供的DC 5V+（正极），蓝色线接COM（公共地），黑色信号线接信号输入端。

若使用霍尔传感器，注意信号类型需匹配（NPN或PNP）。

抗干扰措施：信号线应使用屏蔽电缆，并与动力线分开走线，避免强电干扰导致显示跳动。

五、 行业应用场景

电机测试：监测电机输出轴的实时转速及滑差。

包装与印刷：控制生产线同步速度，防止物料拉伸或堆积。

石油化工：对大型压缩机、离心机进行超速监测，保障生产安全。

实验室设备：离心机、搅拌机的精确测速与数据记录。

面板式数显转速检测仪是工业设备数字化升级重要的一环。选择一款具备高精度、强抗干扰能力且符合现场安装需求的转速表，能显著提升设备的运行安全性和管理效率。
