北京时代TIME5631智能超声硬度计是一款依托时代“工业智能检测物联网平台”的智能超声硬度计，该仪器对试件表面破坏性小，可认为是一种无损检测硬度的设备，同时其检测速度快，精度高，并可以在狭小空间对局部硬化的部件进行测量，也可对薄件进行硬度测量，弥补台式硬度计的局限性 。

应用场合：可测量的工件部位包括带/板状工件测量、模具硬化层测量、叶片硬化层测量、齿面硬化层测量、法兰盘边缘测量、车轮、涡轮转子的测量、薄板测量、轴和管道、容器的测量、刀口位置的测量、焊接部位的测量等。

符合标准：TIME5630超声硬度计性能指标满足《GB/T34205-2017金属材料 硬度试验 超声接触阻抗法》的要求。

测量原理：超声阻抗法。

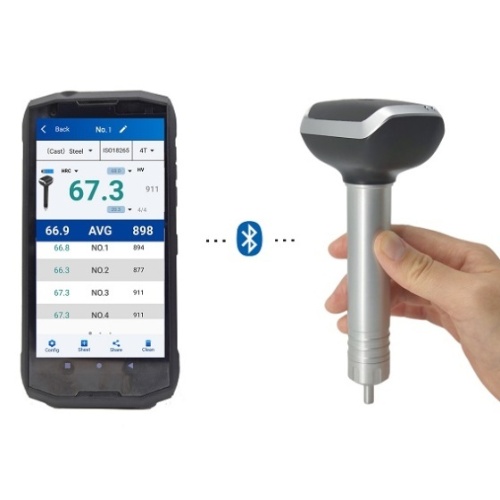

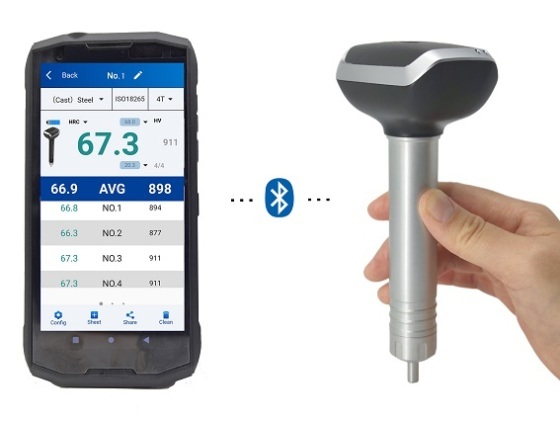

产品组成：由1台智能手机+1支智能超声硬度计探头组成，两者之间通过蓝牙无线通信。

智能手机端凭借其自身软件、硬件、网络优势实现强大的超声硬度计主机的功能，并能作为智能测量终端节点，接入到物联网平台。

智能探头端的设计则更专注于测量，产品设计中引入了多项新技术。定位方式采用了光电方式，抛弃了TIME5630的磁传感器定位方式，保证测量不受周围环境磁场的影响，测量更可靠。导向结构选用了无油滑套，提高了装配精度，避免了装配时需要手工研磨，提高了生产效率。

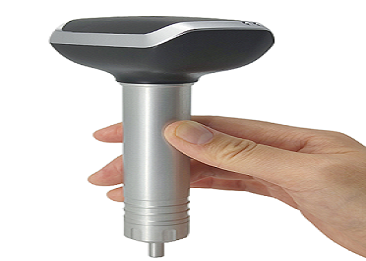

智能探头体型小巧，无连接线缆，便于携带和操作；产品采用了5号干电池供电；可远程升级软件。

北京时代TIME5631智能超声硬度计工作原理：

超声接触阻抗法是一种非直接测量压痕的动态压入法。端部镶有特定压头的振动杆受到激励做纵向超声振动，用一定的试验力将压头压入试验件表面，振动杆的纵向振动将受到阻抗，谐振频率发生变化。其变化量与压痕表面积和系统的有效弹性模量成函数关系，硬度值由频率变化得到。

北京时代TIME5631智能超声硬度计产品特点：

无线智能架构：由智能手机 + 智能探头组成，蓝牙通信，探头两节 5 号电池供电，支持远程软件升级。

物联网互联：可接入时代 “凌云” 工业检测平台，数据实时传输至手机端 “时代智检测” APP。

测量功能：

标配 10N 探头，示值分辨率 1HV，支持 HV/HB/HRC/HRA/HRB 硬度值转换。

预设硬度上下限超限报警，可选材料或自定义生成专属硬度曲线。

数据管理：

手机端与云端海量存储，测量记录可附加图片、视频、定位等信息。

支持后期数据处理（云端存储、定制工单、实时共享、报表生成）。

人机交互：

手机屏显示，支持中 / 英文切换，探头符合人体工程学设计。

电量通过手机图标和探头红灯提示，自动关机时长可调或关闭。

TIME5631 超声硬度计技术参数：

环境与工作条件：满足JB/T 9377-2010《超声硬度计 技术条件》3.1的规定，严格避免碰撞、重尘、强磁场、强腐蚀等环境；

试验力：重复性不大于3%；

硬度计示值分辨率：1HV；

测量范围：钢和铸钢：80-1400HV，铸铝合金18-210HV；

硬度计相对误差最大允许值及相对重复性最大允许值（执行GB/T34205-2017）

硬度示值稳定性：硬度示值稳定显示，符合JB/T9377-2010的规定；

压头：压头采用金刚石正四棱锥体，符合JB/T9377-2010的规定；

探头台架：满足JB/T 9377-2010的要求；

校准功能：可根据选定材料单独进行硬度值校准；

校准参数：不同材料可单独存储并调用1组相应的校准参数；

数据存储：数据可存储在智能手机端或上传至云端；

电源：2节5号干电池，连续工作时间不小于24小时；

智能探头尺寸：175mm×85 mm×55 mm；

智能探头重量：约220g。

表1-3   硬度计的最大允许相对误差

表1-4    硬度计相对重复性的最大允许值

超声硬度计基本配置：

智能超声硬度计探头（10N） 1支；

标准硬度块 1块；

挂绳根 1根

探头保护帽1个

使用说明书 1本

6选购件

智能手机（预安装“时代智检测”APP）1台

测试台架TIMEA531   1台

SIM卡 1张
