诊断技术指标

标准故障： 不平衡、松动、失中和轴承故障
分析： 电动机、风扇、鼓风机、皮带和链条驱动器、变速箱、联轴器、离心泵、活塞泵、滑片泵、螺旋桨泵、螺杆泵、旋转式螺纹/齿轮/凸轮泵、活塞式压缩机、离心式压缩机、螺杆式压缩机、紧密连接的机器、心轴
机器转速范围： 200 rpm 至 12000 rpm
诊断详情： 纯文本诊断，故障严重度等级（轻度、中度、严重、极严重），维修详情，引用的峰值，频谱

电气技术指标

量程变换： 自动
A/D 转换器： 4 通道，24 位
可用带宽： 2 Hz 至 20 kHz
采样： 51.2 Hz
数字信号处理功能： 自动配置的防失真滤波器、高通滤波器、抽样、重叠、加窗、FFT 和平均采样率： 2.5 kHz 至 50 kHz
动态范围： 128 dB
信噪比： 100 dB
FFT 分辨率： 800 线
频谱窗口： 汉宁窗 (Hanning)
频率单位： Hz、orders、cpm
振幅单位： in/sec、mm/sec、VdB（美国）、VdB*（欧洲）
非易失性存储器： SD 微型存储卡、2 GB 内存 + 用户扩展存储槽（附加存储空间）

通用技术指标

尺寸（高 x 深 x 宽）： 18.56 x 7.00 x 26.72 cm (7.30 x 2.76 x 10.52 in)
重量（含电池）： 1.9 kg (4.2 lb)
显示屏： ¼ VGA，320 × 240 色（对角线 5.7 英寸）LED 背光 TFT LCD

输入/输出连接

三轴传感器连接 4 针 M12 连接器
单轴传感器连接 BNC 连接器
转速计连接 Mini DIN 6 针连接器
PC 连接 Mini ‘B’ USB (2.0) 连接器

电池

电池类型 锂离子，14.8 V，2.55 Ah
电池充电时间 3 小时
电池放电时间 8 小时（在正常情况下）
交流适配器 输入电压 100 VAC 至 240 VAC

输入频率

50/60 Hz

操作系统

WinCE 6.0 Core

语言支持

 英语、法语、德语、意大利语、日语、葡萄牙语、简体中文、西班牙语

保修期

三年

环境指标

工作温度： 0 °C 至 50 °C（32 °F 至 122 °F）
存储温度： -20 °C 至 60 °C（-4 °F 至 140 °F）
工作湿度： 10% 至 95% 相对湿度（无冷凝）
机构认证： CHINA RoHS、CSA、CE、C TICK、WEEE
电磁兼容性： EN 61326-1:2006, EN 61010:1:2001 第 2 版

传感器技术规格

尺寸（深 x 宽）： 2.86 x 12.19 cm (1.125 x 4.80 in)
重量： 96 g (3.4 oz)，包括电缆
电源： 由 810 测振仪供电
检测： Class 2 激光二极管
量程： 6.0 至 99,999 rpm

精度

6.0 至 5999.9 rpm ± 0.01% 和 ± 1 位
5999.9 至 99999 rpm ± 0.05% 和 ± 1 位

分辨率

 0.1 rpm

有效范围

1 cm 至 100 cm（0.4 in 至 39.27 in）

响应时间

 1 s (> 60 rpm)

控件

测量开/关透明按钮

接口

6 针 Mini DIN

电缆长度

50 cm (19.586 in)

保修期

1 年

转速计附件

反光带 1.5 x 52.5 cm (0.59 x 20.67 in)
Viewer PC 软件

低硬件要求

1 GB 的 RAM

操作系统要求

 Windows XP、Vista

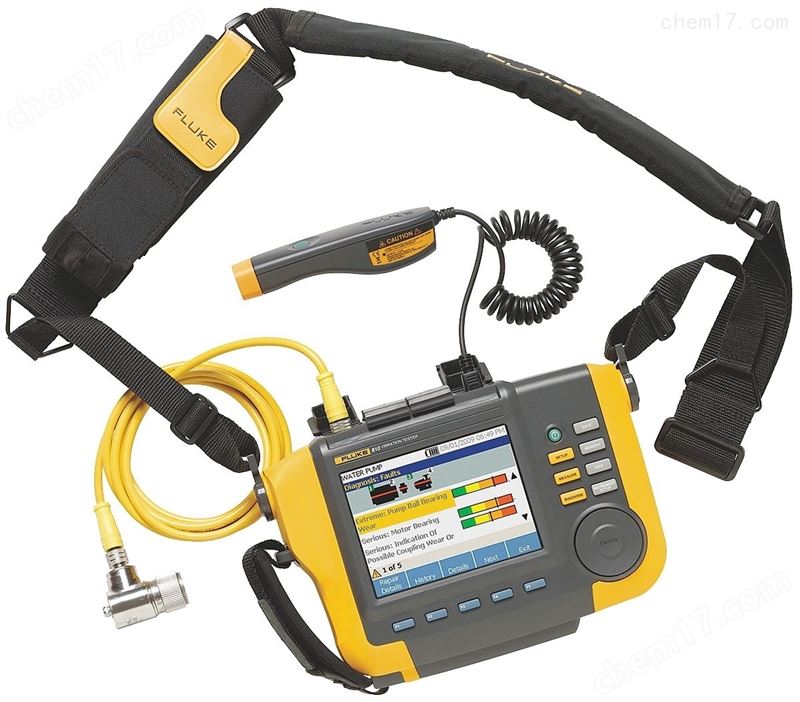

配置包含

带诊断功能的振动诊断仪
三轴加速度计、磁铁安装座、带胶粘剂的安装垫套件、加速度计快速断开电缆
激光转速计和储存兜
带电缆和适配器的智能型电池
背带和可调手带
Viewer PC 软件
微型 USB 至 USB 电缆
入门指南、带图示的快速参考指南、用户手册光盘
携带包
