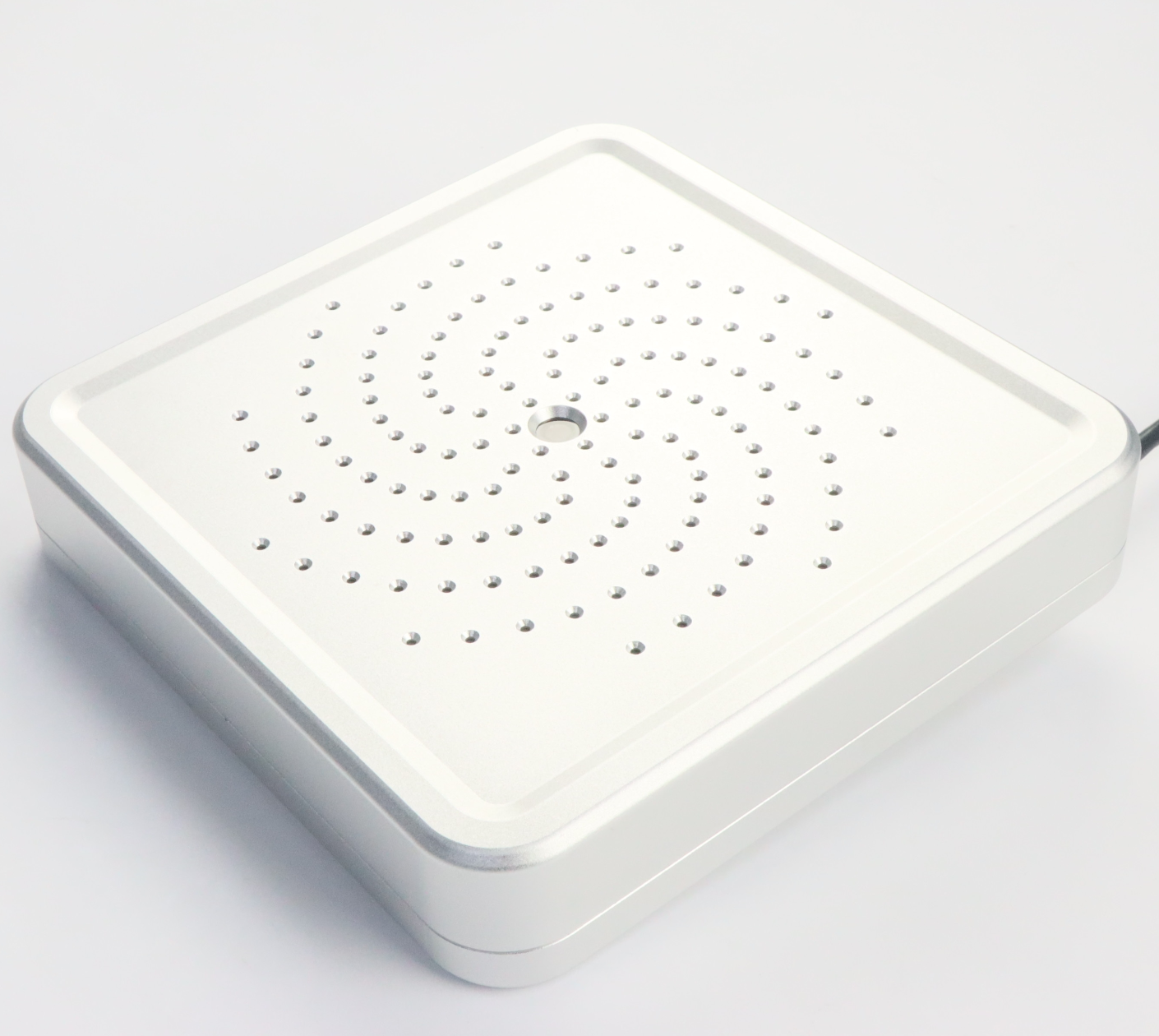

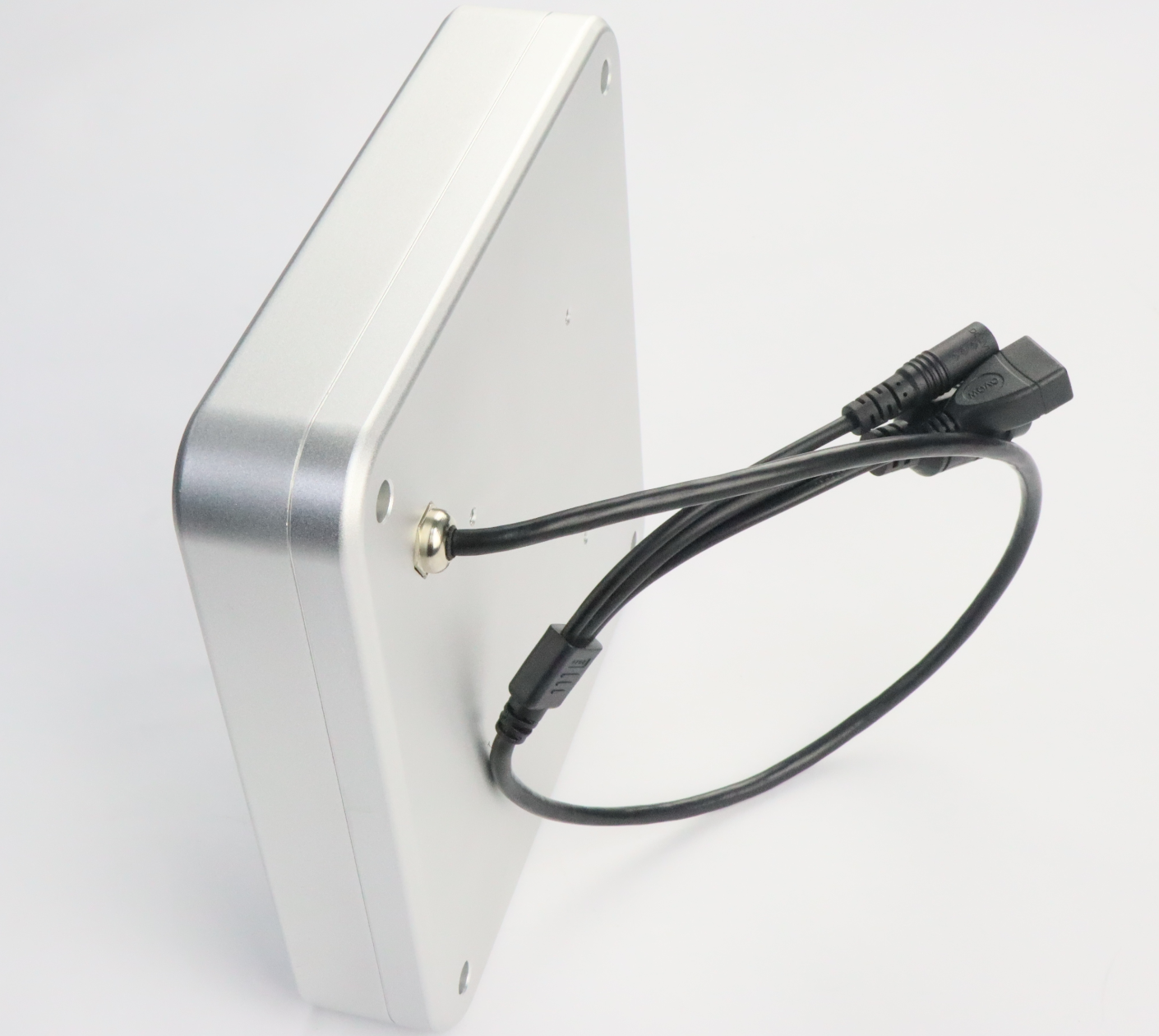

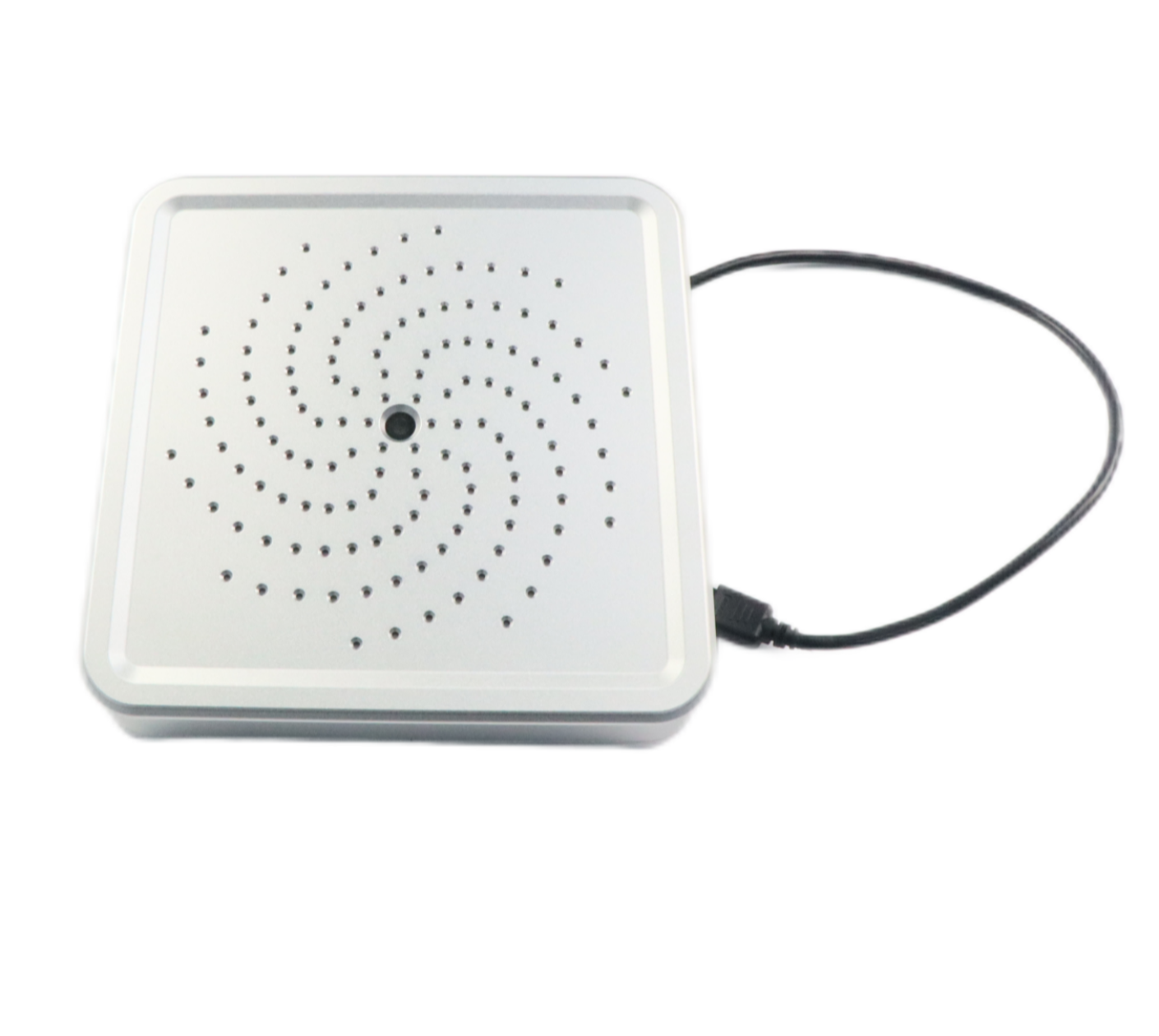

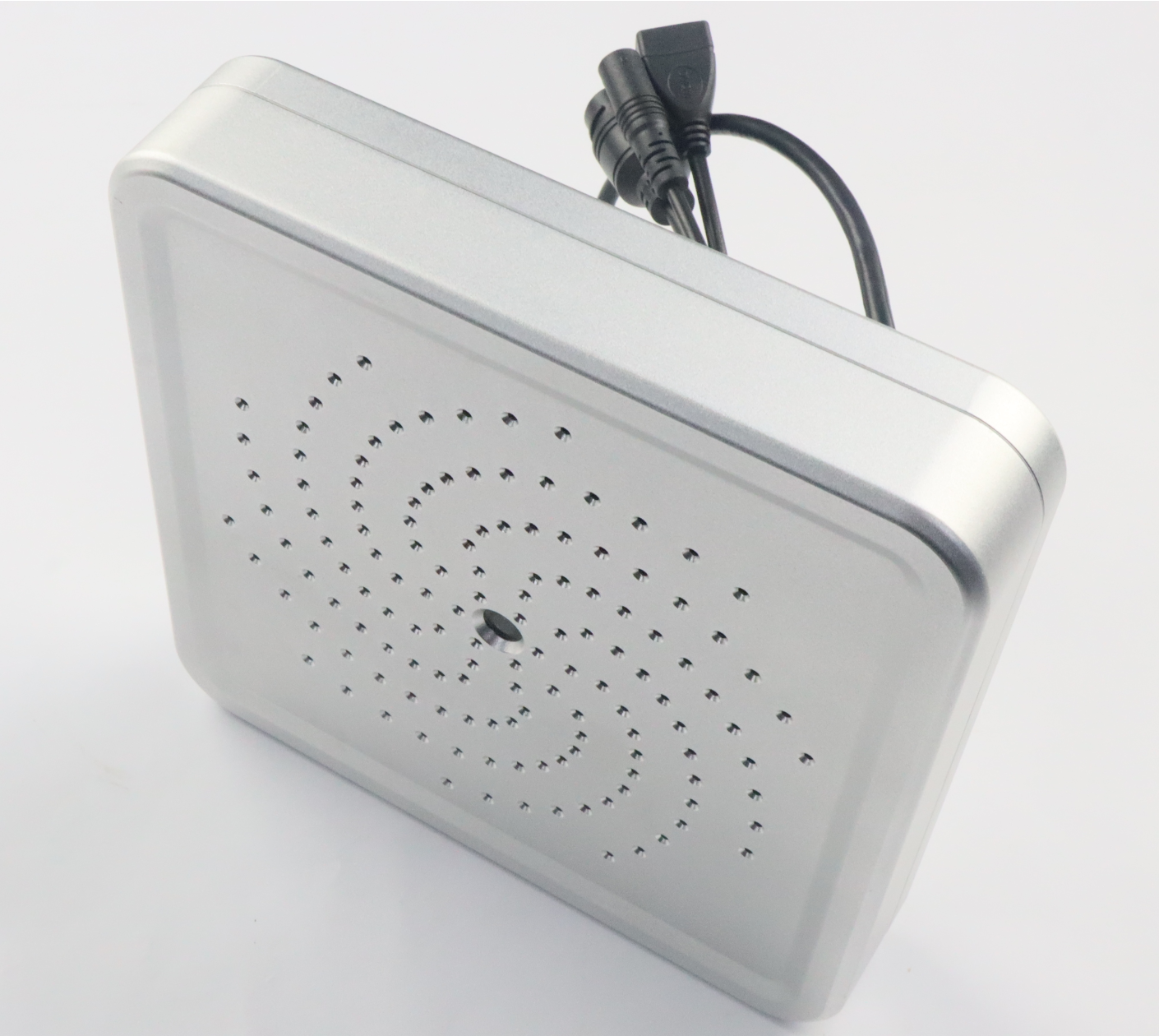

AWA6280A 超声成像模块是声学检测领域的创新设备。它利用 64 个 MEMS 数字麦克风组成的阵列，配合先进的波束形成技术，能够快速精准地对 2.5kHz - 65kHz 频率范围内的超声信号进行采集与分析。该模块可实时计算声源方位，并将其与摄像头捕捉的视频画面叠加，实现对超声声源的可视化成像，无论是稳态、瞬态声源，都能清晰定位。具备泄漏量实时估算、聚焦检测泄漏源功能，还支持频率选择，手动排除干扰，确保成像精准。可广泛用于工业气体泄漏检测、电气设备局部放电排查、机械设备故障定位等场景，助力各行业高效解决声学相关难题 。

AWA6280A 超声成像模块的产品特点：

精准定位：由 64 个 MEMS 数字麦克风组成阵列，配合波束形成技术，能快速且精准地定位 2.5kHz - 65kHz 频率范围内的超声声源，定位精度高。

实时成像：实时计算声源方位，并将其与摄像头视频画面叠加，实现对稳态、瞬态声源的实时可视化成像，可直观呈现声源位置。

功能多样：支持泄漏量实时估算，开启泄漏检测时能启动聚焦功能锁定泄漏源；带有阈值调节及动态范围调节功能，便于监测超标声源。

抗干扰强：具备频率选择功能，可手动排除其他频率干扰源，保障成像准确性。

操作便捷：拥有简洁操作界面，普通人员也能快速上手；支持拍照、录像，方便留存数据，还配备 LED 补光，适应不同光照环境。

续航出色：拥有 5h 续航时长，单次充电可满足长时间检测需求，全功能 Type-C 接口，实现快充、数据读取等操作 。

AWA6280A 超声成像模块的应用领域：

工业气体泄漏检测：快速扫描可能泄漏部位，精准查找工业管道、储存罐等设施的气体泄漏点，助力及时修复

电气设备局部放电排查：为电气设备局部放电检测提供安全、高效手段，提前发现潜在故障隐患，保障电力系统稳定运行。

机械设备故障定位：依据机械设备不同部位故障产生的独特频率，选择对应频率范围，精准定位故障位置

AWA6280A 超声成像模块的技术指标：

声学图像参数	136通道数字麦克风阵列 有效频率测试范围：1kHz~80kHz 测试声压级范围：28~120dB 声学成图帧率：大于25FPS（分析频段25kHz条件下） 声像图 / 摄像头视角：65°
电源	摄像头像素：800万 输入电压：12V 设备最大功耗：12W
结构	尺寸：180mm×180mm×40mm 重量：0.8kg
其他	工作温度：-20℃~50℃
输出数据	声压图像 / FFT / 原始采样点 提供交互协议手册

※具体指标以产品使用说明书为准！
