爱华AWA146XX系列传声器前置放大器

AWA146XX 系列爱华传声器前置放大器堪称特种放大器，具备输入电阻高、输入电容小、输出阻抗低的特性。专为搭配测试传声器而设计，能实现阻抗变换与前置放大。...

咨询热线：15638801711
立即咨询

产品详情

AWA146XX 系列爱华传声器前置放大器堪称特种放大器，具备输入电阻高、输入电容小、输出阻抗低的特性。专为搭配测试传声器而设计，能实现阻抗变换与前置放大。频率响应表现优异，部分型号在 10Hz - 20kHz 可达 ±0.05dB 的精准度。输入电容小于 0.3pF，输入电阻大于 10GΩ，输出阻

抗小于 5Ω。本底噪声低，如 AWA14600C 的 A 计权本底噪声≤3μV。

AWA146XX系列传声器前置放大器产品特点

阻抗适配性优：输入电阻高，部分型号超 10GΩ 甚至达 15GΩ；输入电容小，低至 0.3pF 或 0.5pF；输出阻抗低，小于 5Ω 或 50Ω。确保信号传输稳定，精准实现阻抗变换。

频率响应精准：在 10Hz - 20kHz 关键频段，部分型号频率响应可达 ±0.05dB、±0.1dB；10Hz - 200kHz 宽频段，维持在 ±0.2dB、±0.5dB，有效避免信号失真。

低噪声设计：以 AWA14600C 为例，A 计权本底噪声≤3μV，Z 计权≤5μV，减少对微弱信号捕捉的干扰。

信号还原度高：在 1kHz 1V 条件下，失真小于 0.02% - 1%，传输增益精准，保障信号原汁原味。

供电与极化灵活：供电电压范围覆盖 ±14V - ±75V、28V - 150V、9V - 45V 等；极化电压包含 28V、60V、200V、0V 等，适配多种传声器与测量场景。

AWA146XX系列传声器前置放大器主要技术指标

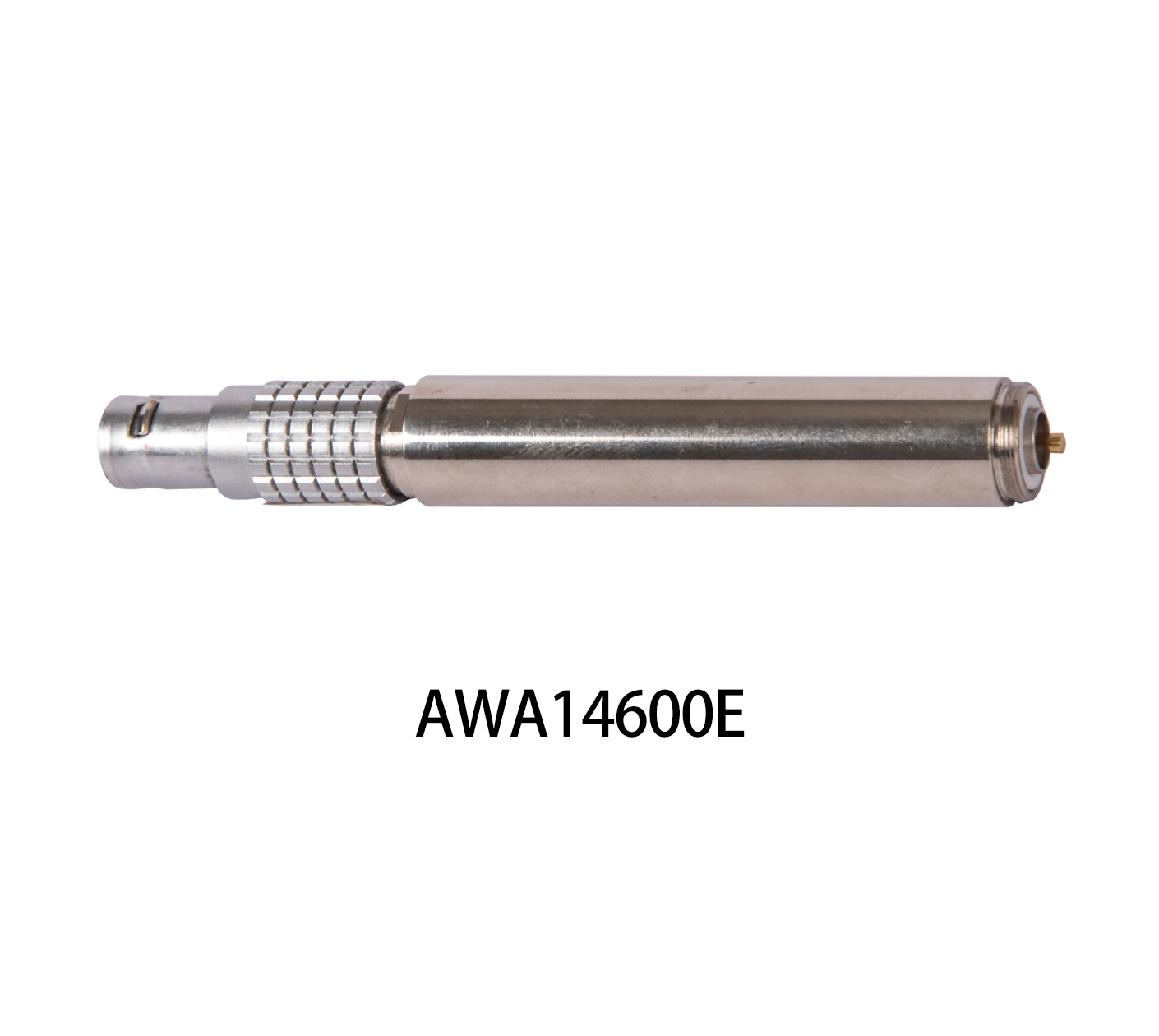

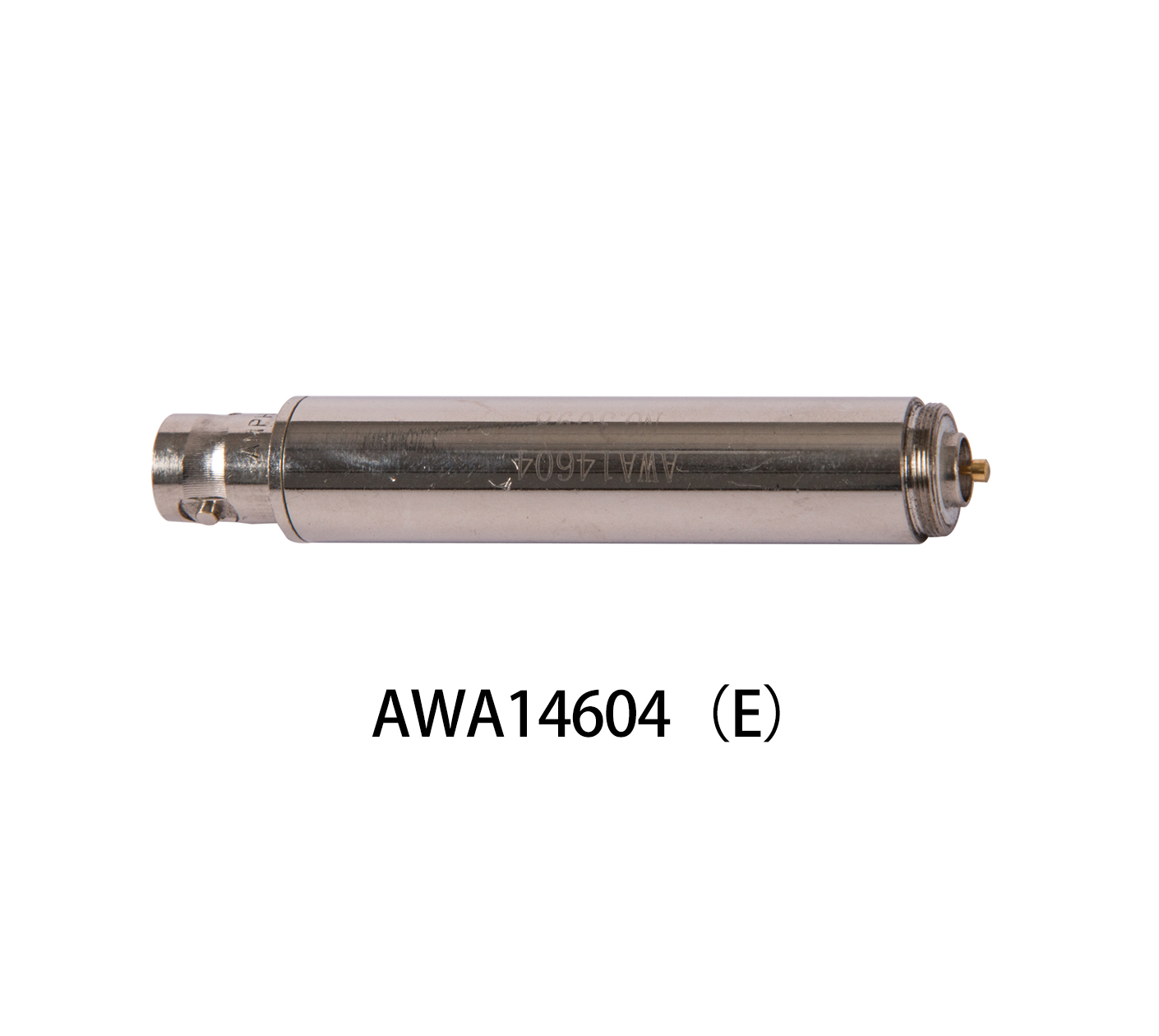

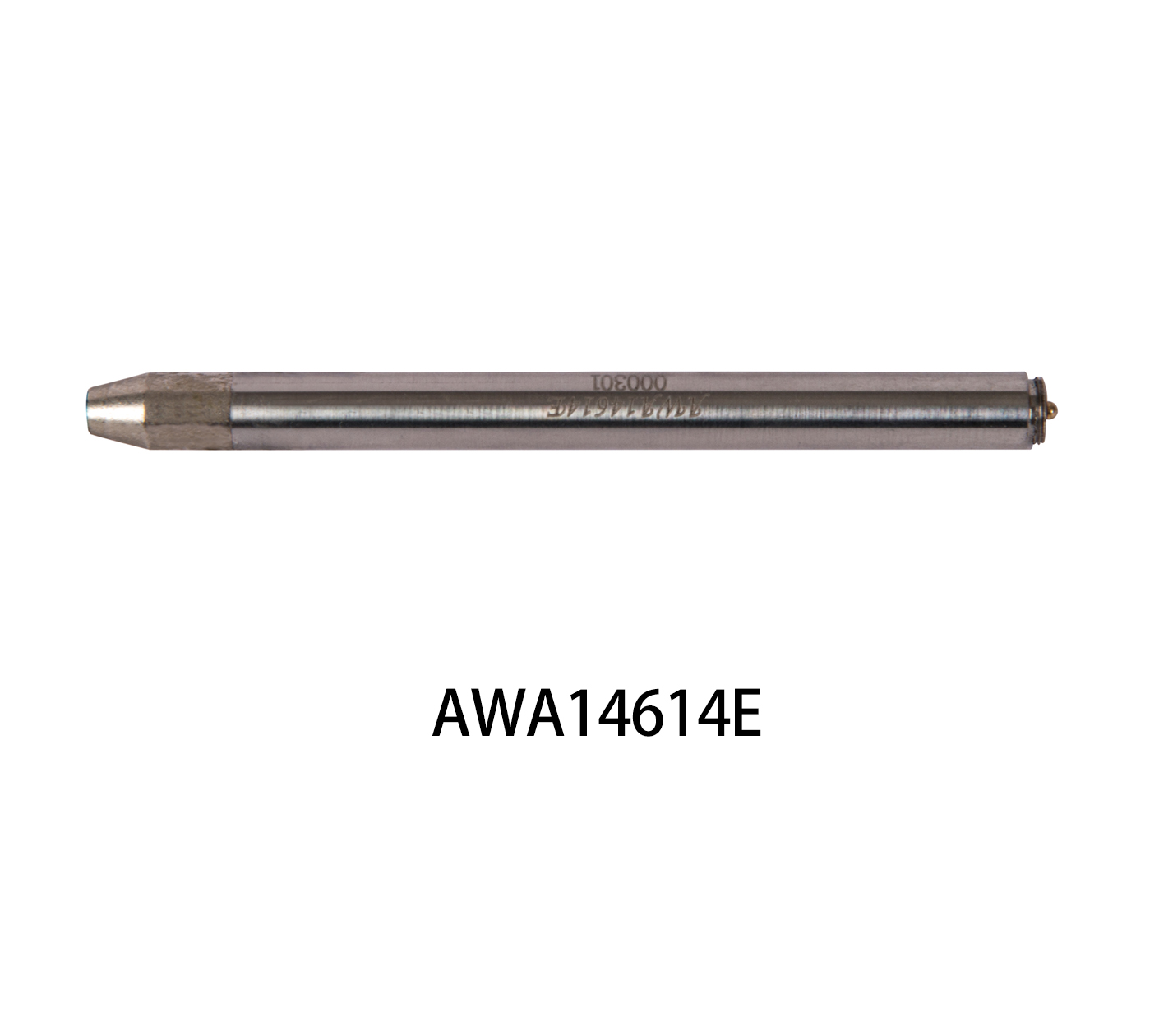

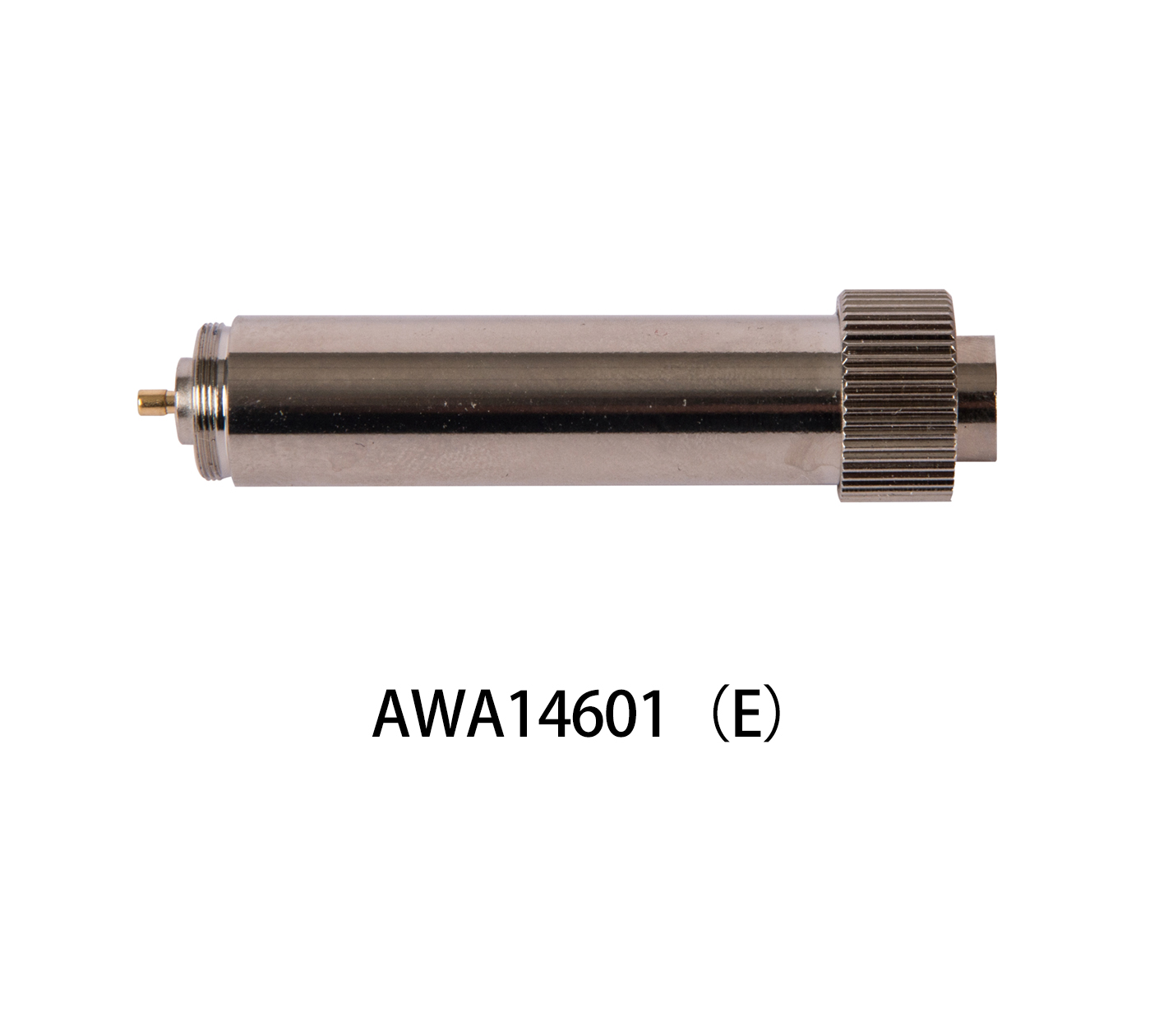

产品型号	AWA14600C	AWA14600E	AWA14601(E)	AWA14604（E）	AWA14614E
尺寸	Φ12.7 mm(1/2")				Φ6.35 mm(1/4")
频率响应	20 Hz～20 kHz±0.2 dB 10 Hz～200 kHz±0.5 dB			20 Hz～50 kHz±0.2 dB 10 Hz～100 kHz±0.5 dB	20 Hz～20 kHz±0.2 dB 10 Hz～100 kHz±1.0 dB
传输增益	-0.2 dB	-0.2 dB	-0.1 dB	-0.2 dB	-0.2 dB
输入阻抗/电容	≥10 GΩ/≤0.3 pF	≥10 GΩ/≤0.5 pF	≥2 GΩ/≤1 pF	≥10 GΩ/≤0.5 pF	≥10 GΩ/≤0.35 pF
谐波失真	≤0.1 %	≤0.1 %	≤0.1 %	≤0.1 %	≤0.1 %
输出电压	>10 Vrms@60 V供电 >35 Vrms@150 V供电	>10 Vrms@60 V供电 >35 Vrms@150 V供电	≥7 Vrms@45 V供电	≥5 Vrms@30 V供电	≥5 Vrms@30 V供电
输出阻抗	≤5 Ω	≤50 Ω	≤50 Ω	≤50 Ω	<50 Ω
电源	±14 V～±75 V或 28 V～150 V	±14 V～±75 V或 28 V～150 V	9 V～45 V	ICP 2 mA～10 mA	ICP 2 mA～20 mA
极化电压	0 V，200 V,	0 V，200 V	0 V	0 V	0 V
TEDS	不支持	不支持	支持	支持	不支持
输出接口	LEMO插头	LEMO插头	X9-6T2 圆形插头	BNC	BNC
工作范围	-20℃～60℃
